Panasonic «Aquarea K-Serie»

Revolution in Design, Effizienz, Konnektivität und Nachhaltigkeit
Aquarea ist ein wegweisendes Niedrigenergiesystem für Heizung, Kühlung und Brauchwarmwasserbereitung, das selbst bei niedrigen Außentemperaturen hohe Leistungswerte erzielt. Diese Modellreihe ist optimal für Neuinstallationen und Niedrigenergiehäuser geeignet.

Architektonisch ansprechendes Design; Harmonie zwischen Natur und Zuhause.

Panasonic, Aquarea K-Serie, Innengeräte

Premium Weiß für die Innengeräte

Ein Premium-Weiß, das dem Aquarea-Geist treu bleibt, unterstrichen durch den nahtlos integrierten Controller, der ein elegantes schwarzes Band über das Gerät bildet.

Das interne Design der Einheiten bleibt im Einklang mit der vorherigen Generation und behält die konsequenten Stärken von Panasonic bei.

Das All-in-One-Modell behält seine Kompaktheit mit einem Eingriff von nur 598 x 600 mm, vergleichbar mit einem Haushaltsgerät.

Panasonic, Aquarea K-Serie, Außengeräte

Premium Anthrazitgrau für die Außengeräte

Die Außeneinheiten in anthrazitgrauer Farbe, die das gesamte Sortiment schmücken, wurden komplett neu gestaltet und mit einem innovativen Design versehen, das an allen Orten seinen Platz finden wird.

Die neue Konstruktion sorgt für einen reduzierten Geräuschpegel.

Das neue Lüftergitter sorgt für angenehmere Optik, indem es die Sichtbarkeit des Lüfters reduziert.

Panasonic Aquarea K-Serie, Design

Die K-Serie bietet eine Revolution in Design, Effizienz, Konnektivität und Nachhaltigkeit.

Panasonic Aquarea K-Serie, Icon

Design der Inneneinheit

Neues Design mit kompakter Stellfläche, das in jedes Interieur passt und es ergänzt. Bietet nahtlose Integration in eine Küche oder Waschküche.
Panasonic Aquarea K-Serie, Icon

Hohe Spezifikationen

Eingebauter Wasserdrucksensor, U-VacuaTM-Isolierung, einfache Installation WLAN, unterstützt Wohnungslüftungsgeräte.
Panasonic Aquarea K-Serie, Icon

Einfache Installation & Wartung

Verbesserte Zugänglichkeit, Praktikabilität und Flexibilität für Innen- und Außengeräte.
Panasonic Aquarea K-Serie, Icon

Mehr Konnektivität mit zusätzlichem CN-CNT-Anschluss

Ein gleichzeitiger Betrieb von Aquarea Smart Cloud und BMS ist möglich.
Panasonic Aquarea K-Serie, Icon

Design der Außeneinheiten

Nahtloses Design mit anthrazitgrauer Farbe, aufgewertet mit Bluefin-Beschichtung.
Panasonic Aquarea K-Serie, Icon

Leiser Betrieb

Reduzierung des ERP-Pegels auf 56 dB(A). (9 kW Leistung)
Panasonic Aquarea K-Serie, Icon

Extreme Bedingungen

Kompressor arbeitet bis zu einer Außentemperatur von -25 °C.
Panasonic Aquarea K-Serie, Icon

Bluefin

Bluefin-Beschichtungsschutz am Außenwärmetauscher für raue Umgebungsbedingungen.
Panasonic Aquarea K-Serie, Icon

Hohe Effizienz

A+++ Energieklasse mit SCOP von 5,12 (5 kW L-Serie)
Panasonic Aquarea K-Serie, Icon

Intelligente Bivalenzregelung

Kostengünstiger bivalenter Modus mit Stromtariflogik.
Panasonic Aquarea K-Serie, Icon

PV-Ready

Vorbereitet für Smart Grid und Photovoltaik-Strombetrieb.
Panasonic Aquarea K-Serie, Icon

Erweiterte Regelung

Version mit zwei Zonen und Anschlussmöglichkeit für 2 Steuerungen.
Panasonic Aquarea K-Serie, Höchster Komfort und Effizienz

Höchster Komfort und Effizienz

reduziertem Geräuschpegel und verbessertem Komfort und Effizienz bietet die neue Generation von Aquarea-Wärmepumpen umfangreiche technologische Fortschritte, während die Stärken der Aquarea-Reihe von Panasonic beibehalten werden.
Die neue Serie weist einen hervorragenden SCOP von bis zu 5,12 auf und bietet eine hervorragende Effizienz. Auch bei niedrigen Temperaturen sind sie zuverlässig.
Die neuen Aquarea K- und L-Generationen profitieren von einem um bis zu 8 dB(A) geringeren Geräuschpegel als die Vorgängermodelle. Dieser Vorteil macht die Installation flexibler, indem er mehr Platzierungsmöglichkeiten bietet.
Panasonic, Aquarea L-Generation, Architektonisch ansprechendes Design

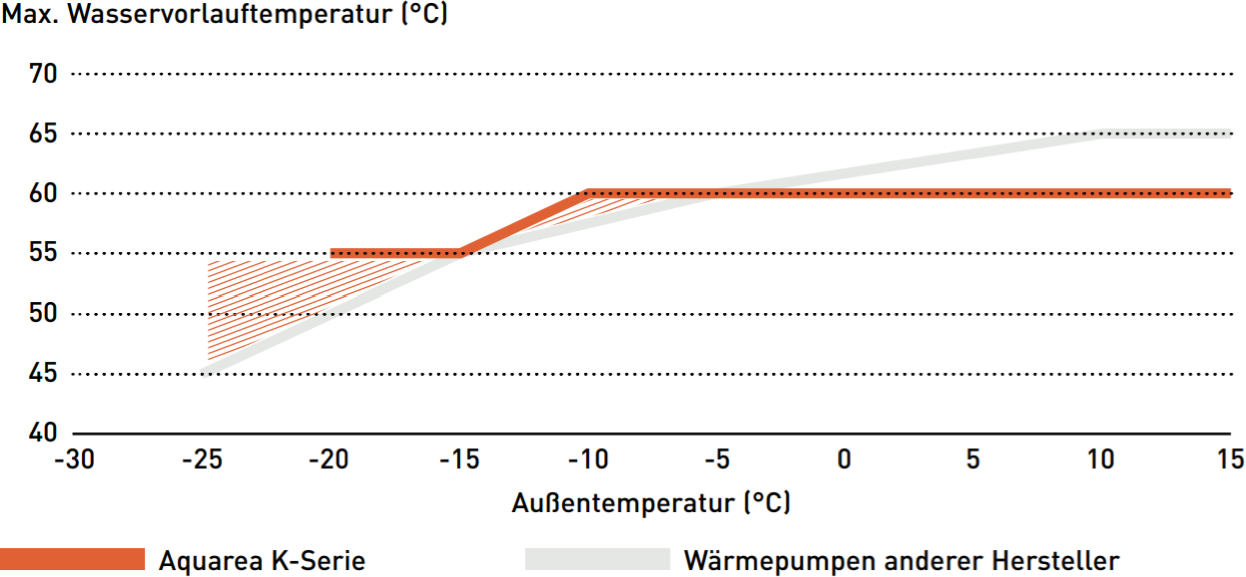

Die Modelle der Aquarea K-Serie erreichen 60 °C Vorlauftemperatur selbst bei extrem niedrigen Außentemperaturen

Die Modelle der Aquarea K-Serie können bis -10°C Außentemperatur eine Wasservorlauftemperatur von 60°C bereitstellen, damit eine angenehme Raumtemperatur erreicht wird. Bei Wärmepumpen anderer Hersteller, die für einen höheren Auslegungsbereich konzipiert sind, sinkt die Vorlauftemperatur bei niedrigen Außentemperaturen erheblich ab, sodass die gewünschte Raumtemperatur nicht mehr erreicht werden kann.
Panasonic Aquarea K-Serie, maximale Wasservorlauftemperatur

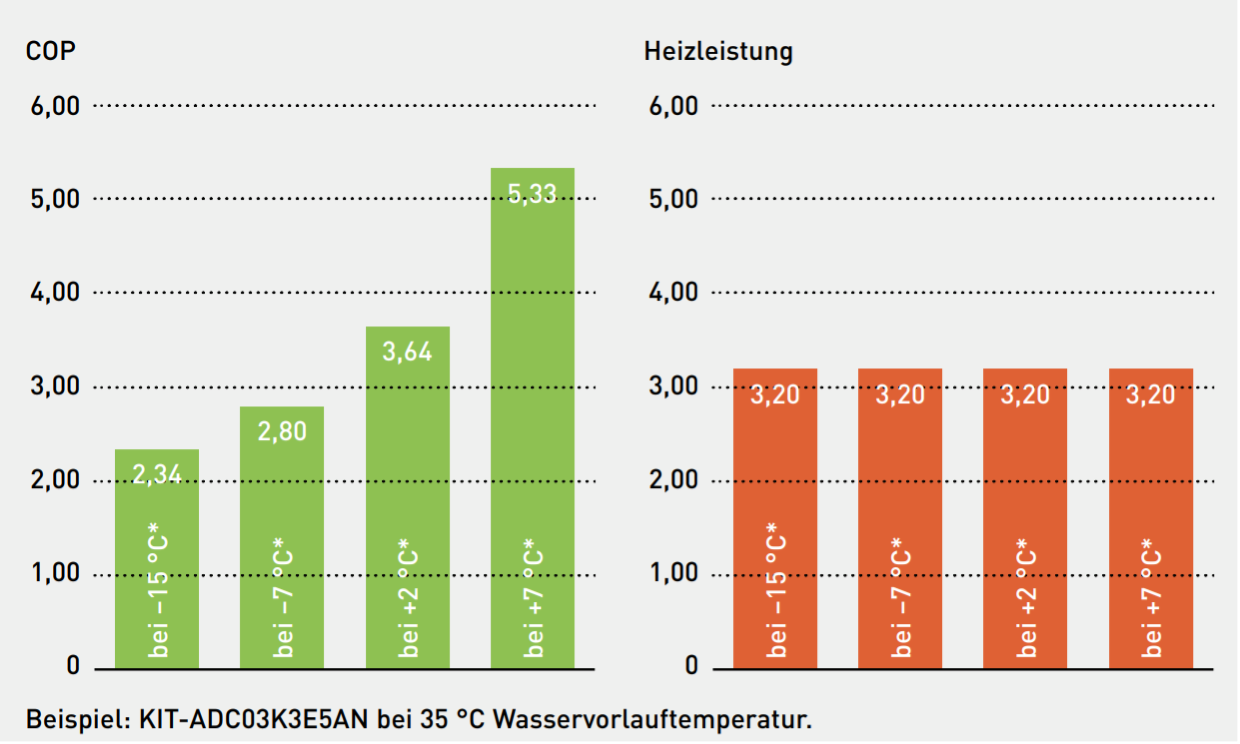

Mit einem COP von 5,33 ermöglichen Aquarea Wärmepumpen Energiekosteneinsparungen von bis zu 82 % verglichen mit einer Elektroheizung, da sie die kostenfreie Wärmeenergie aus der Umgebungsluft nutzen.
Panasonic Aquarea K-Serie, Energiekosteneinsparungen

Technische Deteils

Einphasig (230 V / 50 Hz, Netzanschluss am Innengerät)
SetKIT- WC03K3E5KIT-WC05K3E5KIT-WC07K3E5KIT-WC09K3E5
Heizleistung / COP (A7 / W35)
kW / –
3,20 / 5,33
5,00 / 5,10
7,00 / 4,86
9,00 / 4,55
Heizleistung / COP (A7 / W55)
kW / –
3,20 / 2,81
5,00 / 3,03
7,00 / 2,92
8,90 / 2,93
Heizleistung / COP (A2 / W35)
kW / –
3,20 / 3,64
5,00 / 3,57
6,85 / 3,43
7,00 / 3,40
Heizleistung / COP (A2 / W55)
kW / –
3,20 / 2,19
5,00 / 2,29
6,25 / 2,23
6,30 / 2,18
Heizleistung / COP (A–7 / W35)
kW / –
3,30 / 2,80
5,00 / 2,79
5,75 / 2,95
6,25 / 2,84
Heizleistung / COP (A–7 / W55)
kW / –
3,20 / 1,79
5,00 / 1,89
5,35 / 1,98
5,90 / 1,93
Kühlleistung / EER (A35 / W7)
kW / –
3,20 / 3,52
5,00 / 3,05
6,70 / 3,03
8,20 / 2,72
Kühlleistung / EER (A35 / W18)
kW / –
3,20 / 4,71
5,00 / 4,90
6,70 / 4,72
9,00 / 4,18
Mittleres Klima, W35
Raumheizungs-Energieeffizienz (ηs,h)
%
200 / 136
202 / 142
193 / 142
175 / 133
Mittleres Klima, W35
SCOP Raumheizung
5,07 / 3,47
5,12 / 3,63
4,90 / 3,62
4,44 / 3,41
Mittleres Klima, W35
Raumheizungs-Energieeffizienzklasse 1
A+++ / A++
A+++ / A++
A+++ / A++
A+++ / A++
Innengerät
WH-SDC0309K3E5
WH-SDC0309K3E5
WH-SDC0309K3E5
WH-SDC0309K3E5
Schalldruckpegel
Heizen / Kühlen
dB(A)
28 / 28
28 / 28
30 / 30
30 / 31
Abmessungen
H x B x T
mm
892 x 500 x 348
892 x 500 x 348
892 x 500 x 348
892 x 500 x 348
Nettogewicht
(mit 3 kW / 6 kW-Heizstab)
kg
40 / 41
40 / 41
40 / 41
40 / 41
Wasserseitiger Anschluss
Zoll
R1¼
R1¼
R1¼
R1¼
Hocheffizienzpumpe
Drehzahlstufen
variabel
variabel
variabel
variabel
Hocheffizienzpumpe
Leistungsaufnahme
W
145
145
145
145
Warmwasservolumenstrom
(A7 / W35, ∆T = 5 K)
l/min
9,2
14,3
20,1
25,8
Außengerät
WH-UDZ03KE5
WH-UDZ05KE5
WH-UDZ07KE5
WH-UDZ09KE5
Schallleistungspegel 2
Heizen
dB(A)
55
55
56
56
Abmessungen
H x B x T
mm
622 x 824 x 298
795 x 875 x 380
795 x 875 x 380
795 x 875 x 380
Nettogewicht
kg
37
55
55
55
Vorgefüllte Kältemittelmenge
(R32) / CO2-Äquivalent
kg / t
0,9 / 0,608
1,3 / 0,878
1,3 / 0,878
1,3 / 0,878
Leitungsanschlüsse
Flüssigkeitsl. / Heißgasl.
mm (Zoll)
6,35 (1/4) / 12,70 (1/2)
6,35 (1/4) / 15,88 (5/8)
6,35 (1/4) / 15,88 (5/8)
6,35 (1/4) / 15,88 (5/8)
Leitungslänge
(min. / max.)
m
3 – 25
3 – 40 (3 – 50) 3
3 – 40 (3 – 50) 3
3 – 40 (3 – 50) 3
Höhenunterschied IG / AG
(max.)
m
20
30
30
30
Vorgefüllte Leitungslänge
m
10
10
10
10
Zus. Kältemittelfüllmenge
g / m
20
25
25
25
Außentemperatur-Grenzwerte (min. / max.)
Heizen
°C
-20 / +35
-25 / +35
-25 / +35
-25 / +35
Außentemperatur-Grenzwerte (min. / max.)
Kühlen
°C
+10 / +43
+10 / +43
+10 / +43
+10 / +43
Wasseraustrittstemperatur (min. / max.) 4
Heizen
°C
20 / 60
20 / 60
20 / 60
20 / 60
Wasseraustrittstemperatur (min. / max.) 4
Kühlen
°C
5 / 20
5 / 20
5 / 20
5 / 20
Elektrodaten
WH-SDC0309K3E5
WH-SDC0309K3E5
WH-SDC0309K3E5
WH-SDC0309K3E5
Leistung des Heizstabs
kW
3,00
3,00
3,00
3,00
Empfohlene Absicherung
A
16 / 16
16 / 16
20 / 16
20 / 16
Empfohlener Kabelquerschnitt (min.)
für Netzanschluss 1 / 2 5
mm²
3×2,5 / 3×2,5
3×2,5 / 3×2,5
3×2,5 / 3×2,5
3×2,5 / 3×2,5
  • 1)
    Skala von A+++ bis D.
  • 2)
    Schallleistungspegel gemäß EN12102 unter Bedingungen gemäß EN14825.
  • 3)
    Einsatzbereich im Heizbetrieb bei Leitungslängen von 3 – 40 m bis -25 °C, bei Leitungslängen von 3 – 50 m bis -15 °C.
  • 4)
    Im Außentemperaturbereich von –10 bis –15 °C sinkt die Warmwasservorlauftemperatur allmählich von 60 auf 55 °C.
  • 5)
    Örtlich geltende Vorschriften beachten. Die Angaben von EER und COP sowie die Energieeffizienzklasse beziehen sich nur auf 230 V in Übereinstimmung mit der EU-Richtlinie 2003/32/EG.
Dieses Produkt erfüllt die Richtlinie (EU) 2020/2184 des Rates über die Qualität von Wasser für den menschlichen Gebrauch. Die Lebensdauer des Produkts kann bei Verwendung von Grundwasser wie z. B. Brunnenwasser, von Leitungswasser, welches Salze oder andere Verunreinigungen enthält, und von Wasser mit saurer Qualität nicht gewährleistet werden. Durch Verwendung solcher Wasserqualitäten entstehende Wartungs- und Gewährleistungskosten liegen in der Verantwortung des Kunden.

Aquarea T-CAP K-Serie

Ideal für die Installation in Neu- und Altbauten, wenn die Einhaltung der Nennleistung selbst bei extremen Außentemperaturen ein wichtiges Kriterium ist.
Baureihe T-CAP können ein Bestandssystem mit Gas oder Öl vollständig ersetzen. Bei Neuinstallationen können sie ebenso problemlos mit einer Flächenheizung, Heizkörpern oder Gebläsekonvektoren kombiniert werden. Die Baureihe Aquarea T-CAP kann selbst bei -20 °C1 Außentemperatur ohne Einsatz des integrierten Elektroheizstabs die Nennheizleistung bereitstellen und ist deshalb die optimale Lösung für Regionen mit kühlem Klima.
  • 1)
    Gilt bei 35 °C Wasservorlauftemperatur.

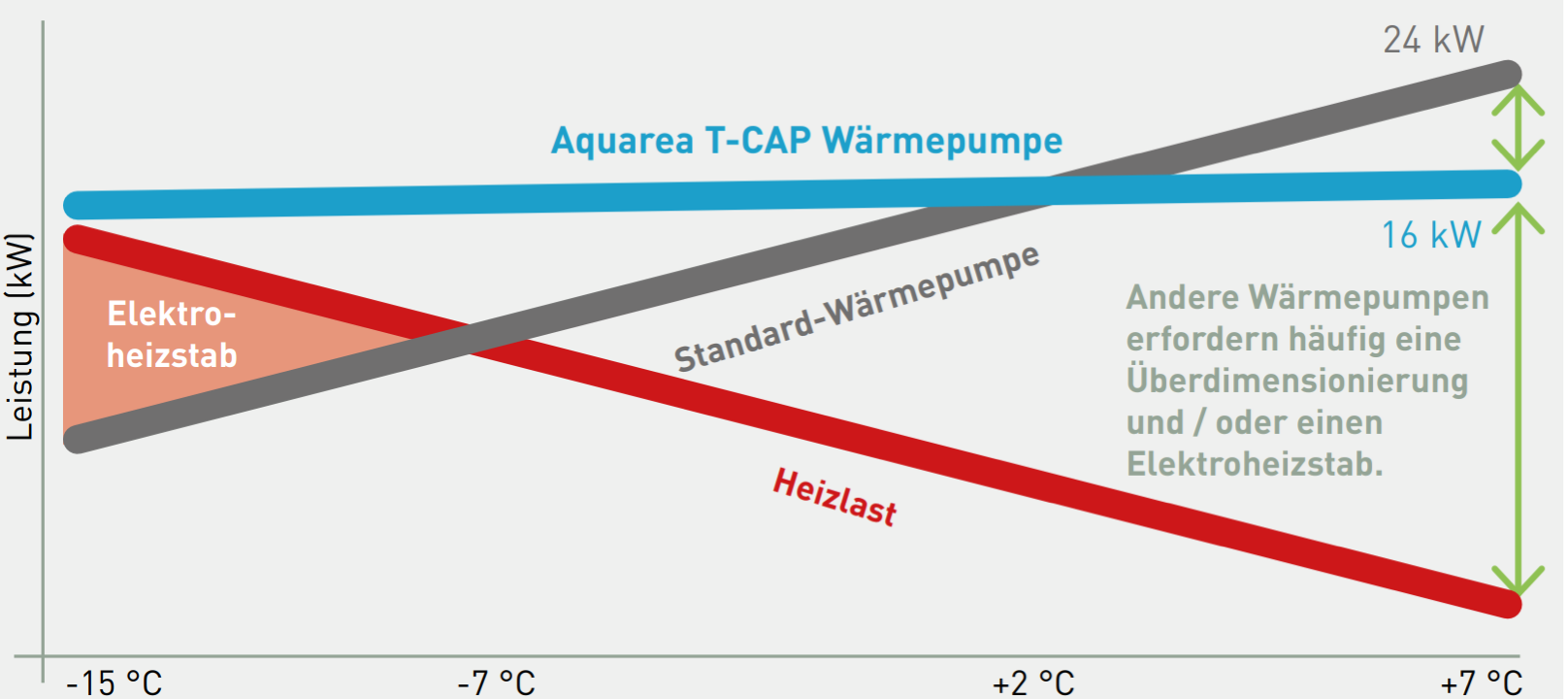

Aquarea T-CAP – leistungsstark bei jedem Klima

der besonderen T-CAP-Konstruktion können die Wärmepumpen im Heizbetrieb bei Außentemperaturen bis -28 °C eingesetzt werden und ohne Betrieb des Elektroheizstabs bis -20 °C1 eine konstante Heizleistung beibehalten.
  • 1)
    Gilt für Kombi-Hydromodule und Splitgeräte bei einer Vorlauftemperatur von 35 °C; Monoblöcke einsetzbar bis -20 °C.
Panasonic Aquarea K-Serie, T-CAP, Diagramm

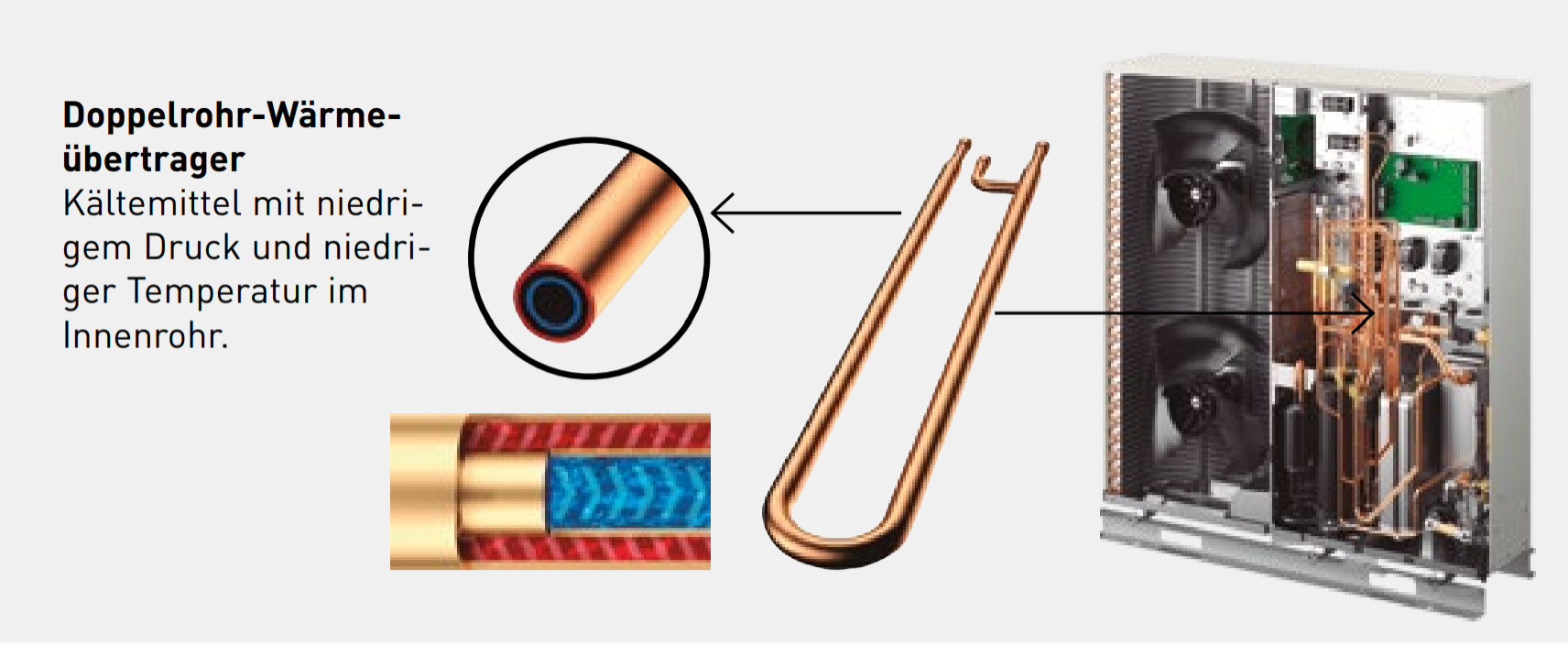

Technische Maßnahmen für verringerten Leistungsabfall der T-CAP K-Serie bei niedrigen Außentemperaturen

Die durch Panasonic patentierte Technologie zur Beibehaltung der Nennheizleistung bei niedrigen Außentemperaturen ohne den integrierten Elektroheizstab basiert auf der effektiven Kältemittelregelung durch den einzigartigen Doppelrohr-Wärmeübertrager mit Bypass.
Panasonic Aquarea K-Serie, T-CAP, Doppelrohr-Wärmeübertrager

Technische Details

Dreiphasig (400 V / 50 Hz, Netzanschluss am Innengerät)
SetKIT-WC09K9E8KIT-WC12K9E8KIT-WC16K9E8
Heizleistung / COP (A7 / W35)
kW / –
9,00 / 4,90
12,10 / 4,78
16,00 / 4,31
Heizleistung / COP (A7 / W55)
kW / –
9,00 / 2,97
12,00 / 2,96
14,70 / 2,72
Heizleistung / COP (A2 / W35)
kW / –
9,00 / 3,63
11,50 / 3,44
13,20 / 3,28
Heizleistung / COP (A2 / W55)
kW / –
9,00 / 2,26
9,20 / 2,25
10,00 / 2,21
Heizleistung / COP (A–7 / W35)
kW / –
9,00 / 2,88
10,10 / 2,74
11,60 / 2,57
Heizleistung / COP (A–7 / W55)
kW / –
8,10 / 2,07
8,40 / 1,97
9,10 / 1,85
Kühlleistung / EER (A35 / W7)
kW / –
8,80 / 3,11
10,70 / 2,68
13,40 / 2,64
Kühlleistung / EER (A35 / W18)
kW / –
8,80 / 4,63
10,70 / 3,92
15,50 / 3,60
Mittleres Klima, W35 / W55
(Raumheizungs-Energieeffizienz (ηs,h)
%
195 / 140
180 / 130
176 / 133
Mittleres Klima, W35 / W55
(SCOP Raumheizung)
4,96 / 3,57
4,58 / 3,33
4,46 / 3,40
Mittleres Klima, W35 / W55
(Raumheizungs-Energieeffizienzklasse 1)
A+++ / A++
A+++ / A++
A+++ / A++
Innengerät
WH-SDC09K9E8
WH-SDC12K9E8
WH-SDC16K9E8
Schalldruckpegel
(Heizen / Kühlen)
dB(A)
33 / 33
33 / 33
33 / 33
Abmessungen
(H x B x T)
mm
892 x 500 x 348
892 x 500 x 348
892 x 500 x 348
Nettogewicht
(mit 3 kW / 6 kW-Heizstab)
kg
40 / 41
— / 41
— / 41
Wasserseitiger Anschluss
Zoll
R1¼
R1¼
R1¼
Hocheffizienzpumpe
(Drehzahlstufen)
variabel
variabel
variabel
Hocheffizienzpumpe
(Leistungsaufnahme)
W
145
145
145
Warmwasservolumenstrom
(A7 / W35, ∆T = 5 K)
l / min
25,8
34,4
45,9
Außengerät
WH-UDZ09KE8
WH-UDZ12KE8
WH-UDZ16KE8
Schallleistungspegel 2
(Heizen)
dB(A)
65
65
65
Abmessungen
(H x B x T)
mm
1.340 x 900 x 320
1.340 x 900 x 320
1.340 x 900 x 320
Nettogewicht
kg
90
90
103
Vorgefüllte Kältemittelmenge (R32)
/ CO2-Äquivalent
kg / t
1,60 / 1,080
1,60 / 1,080
1,83 / 1,235
Leitungsanschlüsse
(Flüssigkeitsl. / Heißgasl.)
mm (Zoll)
6,35 (1/4) / 12,70 (1/2)
6,35 (1/4) / 15,88 (5/8)
6,35 (1/4) / 15,88 (5/8)
Leitungslänge
(min. / max.)
m
3 – 30
3 – 30
3 – 30
Höhenunterschied IG / AG
(max.)
m
20
20
20
Vorgefüllte Leitungslänge
m
10
10
10
Zus. Kältemittelfüllmenge
g / m
30
30
30
Außentemperatur-Grenzwerte (min. / max.)
(Heizen)
°C
-20 / +35
-25 / +35
-25 / +35
Außentemperatur-Grenzwerte (min. / max.)
(Kühlen)
°C
+10 / +43
+10 / +43
+10 / +43
Wasseraustrittstemperatur (min. / max.) 4
(Heizen)
°C
20 / 60
20 / 60
20 / 60
Wasseraustrittstemperatur (min. / max.) 4
(Kühlen)
°C
5 / 20
5 / 20
5 / 20
Elektrodaten
WH-SDC09K9E8
WH-SDC12K9E8
WH-SDC16K9E8
Leistung des Heizstabs
kW
9,00
9,00
9,00
Empfohlene Absicherung
A
16 / 16
16 / 16
16 / 16
Empfohlener Kabelquerschnitt (min.)
für Netzanschluss 1 / 2 5
mm2
5 x 2,5 / 5 x 2,5
5 x 2,5 / 5 x 2,5
5 x 2,5 / 5 x 2,5
  • 1)
    Skala von A+++ bis D.
  • 2)
    Schallleistungspegel gemäß EN12102 unter Bedingungen gemäß EN14825.
  • 3)
    Einsatzbereich im Heizbetrieb bei Leitungslängen von 3 – 40 m bis -25 °C, bei Leitungslängen von 3 – 50 m bis -15 °C.
  • 4)
    Im Außentemperaturbereich von –10 bis –15 °C sinkt die Warmwasservorlauftemperatur allmählich von 60 auf 55 °C.
  • 5)
    Örtlich geltende Vorschriften beachten.
Die Angaben von EER und COP sowie die Energieeffizienzklasse beziehen sich nur auf 230 V in Übereinstimmung mit der EU-Richtlinie 2003/32/EG.
Dieses Produkt erfüllt die Richtlinie (EU) 2020/2184 des Rates über die Qualität von Wasser für den menschlichen Gebrauch. Die Lebensdauer des Produkts kann bei Verwendung von Grundwasser wie z. B. Brunnenwasser, von Leitungswasser, welches Salze oder andere Verunreinigungen enthält, und von Wasser mit saurer Qualität nicht gewährleistet werden. Durch Verwendung solcher Wasserqualitäten entstehende Wartungs- und Gewährleistungskosten liegen in der Verantwortung des Kunden.

Standort

  • SI - Energie
    Karl-Benz-Weg 22
    76275 Ettlingen
    Baden-Württemberg
    Deutschland

    Rechnungsadresse

  • SI - Energie
    Badstraße 2
    76275 Ettlingen
    Baden-Württemberg
    Deutschland

    Lieferadresse

Kontakt

  • (07243) 3425888
    Telefon
  • si-e.de
    Internet
  • info@si-e.de
    E-Mail

Bürozeiten

  • 08:00 - 18:00 Uhr
    Montag - Donnerstag
  • 08:00 - 13:00 Uhr
    Freitag
Sollten wir nicht direkt erreichbar sein, hinterlassen Sie uns bitte eine kurze Nachricht mit Ihrem Anliegen. Wir rufen Sie gerne zurück.
© SI - Energie Alle Rechte vorbehalten.
SI-Energie | 76275 Ettlingen
